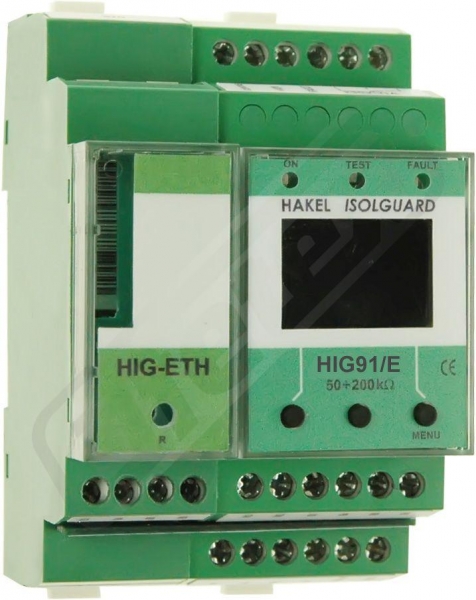

Hlídač HIG91/E izolačního stavu

Hlídače izolačního stavu z produkce firmy HAKEL řady ISOLGUARD HIG91/E, HIG92/E jsou určeny k monitorování izolačního stavu jednofázových i třífázových izolovaných IT-soustav, navržených a provozovaných podle norem IEC 60364-7-710, ČSN EN 50 522, ČSN EN 61 936, ČSN 33 3210, ČSN EN 61557-8, ČSN 332140:87+A:90 čl. 6. Umožňují monitorování 1fázových i 3fázových IT-sítí až do maximálního provozního napětí 275V AC, eventuelně 3x275V AC. Pokud je požadováno monitorování izolačního stavu 1fázové nebo 3fázové IT-sítě s vyšším provozním napětím, je nutno vytvořit její umělý střed a to pomocí tlumivek TL400 (katalogové číslo 70504), TL600 (kat.číslo 70601), TL1600 (kat.číslo 71601) nebo TL6003 (kat.číslo 70603). Takto vytvořený střed se připojuje na svorku hlídače HIG91/E, HIG92/E. Hlídače jsou vybaveny displejem pro zobrazení číselné hodnoty naměřeného izolačního odporu. Dále ovládacími tlačítky pro nastavení parametrůhlídače a signalizačními LED diodami pro zobrazení stavu kontrolované sítě a hlídače. K hlídači je možno připojit moduly dálkové signalizace stavu kontrolované sítě MDS10 z produkce fy HAKEL. Hlídače HIG91/E a HIG92/E jsou vybaveny modulem HIG-ETH, který umožňujepřímé připojení hlídače k počítačové síti ETHERNET, po které mohu komunikovat s PC počítačem.Vestavěné signalizační relé s přepínacím kontaktem umožňuje připojení zařízení pro signalizaci alarmu. Je možné provádět místní i dálkový test funkce hlídače. Nesmí být zapojeno více hlídačů izolačního stavu na stejnou IT-síť.
