Modul MDS 10 T Tango dálk.signalizace

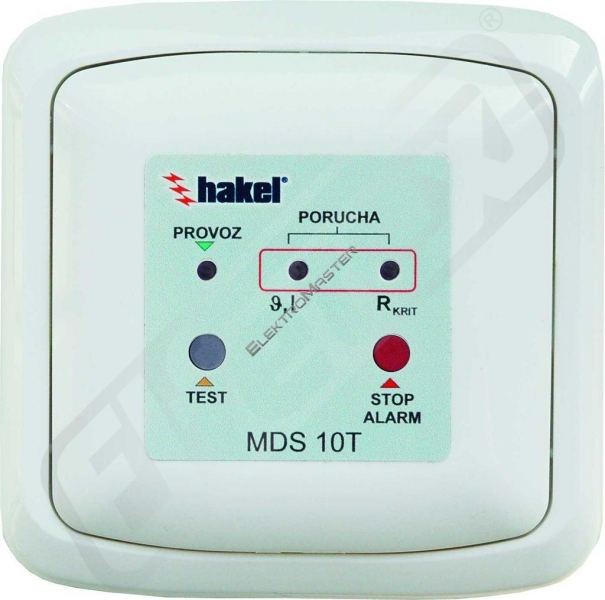

Modul dálkové signalizace MDS, provedení Tango + signalizace tepelného a proudového přetížení je určen ke kontrole stavu hlídané IT-sítě na místě vzdáleném od zařízení HIS. Na jeden přístroj HIS 71 lze připojit 10 ks MDS 10T. Propojení HIS+TOM?MDS 10T se provádí 5#vodičově. Za normálního stavu svítí na předním panelu MDS 10T pouze zelená kontrolka READY/PROVOZ. V případě poruchy izolačního stavu vyhodnocené zařízením HIS začne na modulu MDS 10T problikávat rudá kontrolka FAULT/PORUCHA (RCRIT) a zároveň se rozhouká vestavěná piezosirénka.Obsluha zdravotnického nebo dozorového pracoviště má možnost akustické varování vypnout zmáčknutím tlačítka STOP ALARM. V případě poruchy z titulu přehřátí nebo proudového přetížení zdravotnického transformátoru začne na modulu MDS 10T problikávat žlutá kontrolka FAULT/PORUCHA (?,I) a rovněž se rozhouká piezosirénka. V tomto případě však obsluha nemá možnost toto akustické varování vypnout, neboť se jedná o fatální stav monitorované IT#sítě, který je nutno bezprostředně řešit s kvalifikovaným technickým personálem.
