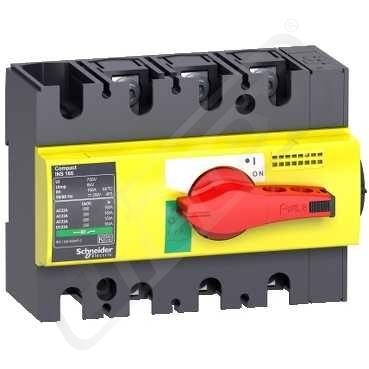

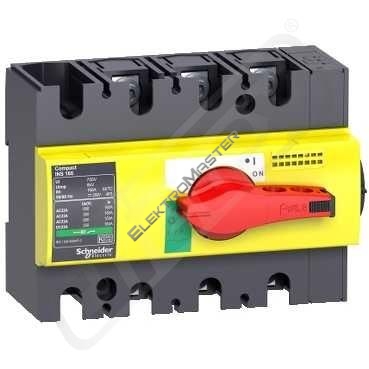

| Odpínač Compact INS160, 3p, 160A. řada: Compact - popis pólů: 3P - typ sítě: DC, AC - frekvence sítě: 50/60 Hz - [Ie] jmenovitý pracovní proud: AC-22A : 160 A AC 50/60 Hz 380/415 V, AC-23A : 160 A AC 50/60 Hz 440/480 V, AC-22A : 160 A AC 50/60 Hz 440/480 V, AC-23A : 100 A AC 50/60 Hz 660/690 V, AC-22A : 160 A AC 50/60 Hz 500 V, AC-23A : 160 A AC 50/60 Hz 380/415 V, AC-23A : 160 A AC 50/60 Hz 220/240 V, AC-22A : 160 A AC 50/60 Hz 480 V NEMA, AC-22A : 160 A AC 50/60 Hz 660/690 V, AC-23A : 160 A AC 50/60 Hz 480 V NEMA, AC-22A : 160 A AC 50/60 Hz 220/240 V, AC-23A : 160 A AC 50/60 Hz 500 V, DC-23A : 160 A DC 125 V 2P v sérii, DC-22A : 160 A DC 125 V 2P v sérii - [Icm] jmenovitá zkratová zapínací schopnost: 154 kA 690 V AC 50/60 Hz s předřazeným ochranným jističem, 20 kA 690 V AC 50/60Hz samotný odpínač - [Ue] jmenovité pracovní napětí: 690 V AC 50/60 Hz, 125 V DC - signalizace polohy kontaktu: ano - viditelné odpojení: ne. Výhody: .. Aplikace: .. Výhody: .. Aplikace: .. |
| Popis | |
Odpínač Compact INS160, 3p, 160A. řada: Compact - popis pólů: 3P - typ sítě: DC, AC - frekvence sítě: 50/60 Hz - [Ie] jmenovitý pracovní proud: AC-22A : 160 A AC 50/60 Hz 380/415 V, AC-23A : 160 A AC 50/60 Hz 440/480 V, AC-22A : 160 A AC 50/60 Hz 440/480 V, AC-23A : 100 A AC 50/60 Hz 660/690 V, AC-22A : 160 A AC 50/60 Hz 500 V, AC-23A : 160 A AC 50/60 Hz 380/415 V, AC-23A : 160 A AC 50/60 Hz 220/240 V, AC-22A : 160 A AC 50/60 Hz 480 V NEMA, AC-22A : 160 A AC 50/60 Hz 660/690 V, AC-23A : 160 A AC 50/60 Hz 480 V NEMA, AC-22A : 160 A AC 50/60 Hz 220/240 V, AC-23A : 160 A AC 50/60 Hz 500 V, DC-23A : 160 A DC 125 V 2P v sérii, DC-22A : 160 A DC 125 V 2P v sérii - [Icm] jmenovitá zkratová zapínací schopnost: 154 kA 690 V AC 50/60 Hz s předřazeným ochranným jističem, 20 kA 690 V AC 50/60Hz samotný odpínač - [Ue] jmenovité pracovní napětí: 690 V AC 50/60 Hz, 125 V DC - signalizace polohy kontaktu: ano - viditelné odpojení: ne. Výhody: .. Aplikace: .. Výhody: .. Aplikace: ..
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:160,0 A
- Počet pólů:3,0
- Jmenovitý podmíněný zkratový proud Iq:154,0 kA
- Krytí (IP), přední strana:IP40
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:Ne
- Integrován pohon motoru:Ne
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:Ne
- Typ ovládacího prvku:Krátká otočná rukojeť
- Provedení jako hlavní vypínač:Ano
- Provedení jako odpínač zátěže:ano
- Provedení jako bezpečnostní spínač:Ne
- Provedení jako údržový /servisní spínač:Ne
- Jmenovitý pracovní výkon při AC-23, 400V:0,00 kW kW
- Jmenovitý pracovní výkon, AC-3, 400 V:0,00 kW kW
- Vhodné pro montáž na podlahu:Ano
- Vhodné pro čelní montáž 4-otvory:Ne
- Vhodné pro čelní montáž centrálně:Ne
- Vhodné pro montáž do rozvaděče:Ano
- Vhodné pro zadní montáž:Ne
- Max. jmenovité provozní napětí Ue AC:690 V
- Volitelný pohon:Ne
- Volitelně napěťová spoušť:Ne
- Konstrukční typ zařízení:Vestavěné zařízení pevně zabudované
|
|
