| Popis | |

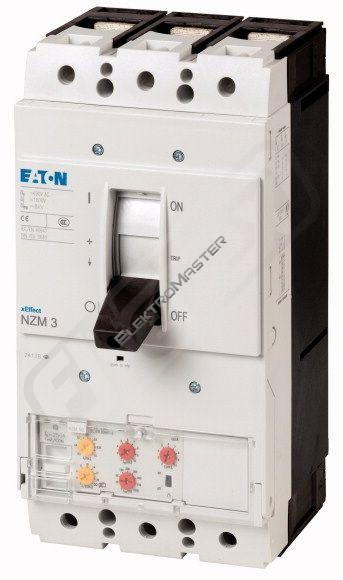

Výkonové jističe řady NZM..-VE pokrývají pouze čtyřmi kompaktními konstrukčními velikostmi všechny případy použití a jsou vhodné pro trh IEC. Montáž je vždy pružná díky modulárním funkčním skupinám. S elektronickým spouštěčem na ochranu zařízení a kabelů, selektivní ochrana a ochrana generátoru. Ochrana proti přetížení a ochrana proti zkratu bez zpoždění nebo s krátkodobým časovým zpožděním. Upozornění: měření efektivní hodnoty a tepelná paměť, nastavitelný stupeň setrvačnosti tr: 2-20 s při 6xIr a nekonečném (bez spouštěpři přetížení), nastavitelná doba zpoždění tsd: stupně: 0, 1000 ms, konstantní funkce i2t: přepínací
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:630,0 A
- Počet pólů:3,0
- Rozsah nastavení spouštěče přetížení:630,0 A
- Počet pomocných přep.kontaktů:0,00
- Rozsah jmenovitého napětí:690,0 V
- Stupeň krytí (IP):IP20
- Pozice připojení pro hlavní obvod:Vpředu
- Integrován pohon motoru:FALSE
- Typ připojení hlavního obvodu:Šroubová svorka
- Typ ovládacího prvku:Kyvná páka, vahadlo
- K dispozici je indikace aktivace:FALSE
- Jmenovitá zkratová vypínací schopnost Icu při 400 V, 50 Hz:55,0 kA
- Rozsah nastavení krátkodobého zpoždění zkratové spouště:472,0 A
- Rozsah nastavení nezpožděné zkratové spouště:5040,0 A
- Vhodné pro montáž na DIN lištu:FALSE
- Vestavěná ochrana proti spojení se zemí:FALSE
- Volitelný pohon:TRUE
- S podpěťovou spouští:FALSE
- Konstrukční typ zařízení:Vestavěné zařízení pevně zabudované
- Montáž chráněné sběrnice:FALSE
- Kompletní přístroj s ochranou:TRUE
|
|
