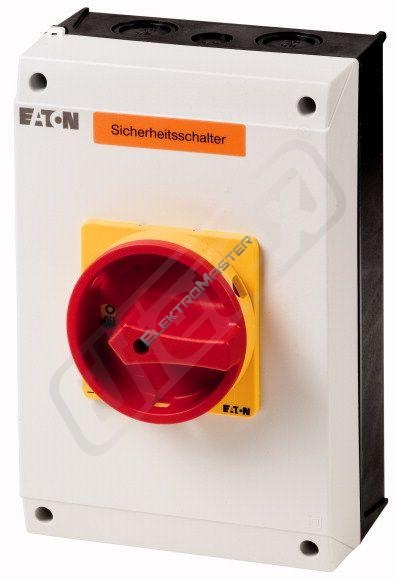

| Bezpečnostní vypínače s výstražným štítkem podle normy IEC/EN 60947-3, 690V/63A, skříňka pro povrchovou montáž z izolačního materiálu, stupeň krytí IP65, rukojeť červená s blokovacím věncem žlutým, uzamykatelný v nulové poloze 3 visacími zámky projektování: Vypínače pro údržbu a opravy a bezpečnostní vypínače mají stejnou elektrickou funkci. Během provádění údržby nebo oprav máte bezpečně odpojit od elektrické sítě elektrické zařízení (spotřebič) a máte zabránit ohrožení osob, stroje a výrobního materiálu.Bezpečnostní vypínač je přídavný zapouzdřený hlavní vypínač = oddělovací vypínač jednoho jediného elektrického spotřebiče, který je namontován v bezprostřední blízkosti motoru nebo elektrického spotřebiče. Má umožnit bezpečnou práci v souladu s normou DIN EN 50110/VDE 0105 . To je zvlášť důležité, pokud nelze vyloučit záměnu hlavního vypínače. Oddělovací vylínače P1 jsou velmi kompaktní a robustně stavěné. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou. |
| Popis | |
Bezpečnostní vypínače s výstražným štítkem podle normy IEC/EN 60947-3, 690V/63A, skříňka pro povrchovou montáž z izolačního materiálu, stupeň krytí IP65, rukojeť červená s blokovacím věncem žlutým, uzamykatelný v nulové poloze 3 visacími zámky projektování: Vypínače pro údržbu a opravy a bezpečnostní vypínače mají stejnou elektrickou funkci. Během provádění údržby nebo oprav máte bezpečně odpojit od elektrické sítě elektrické zařízení (spotřebič) a máte zabránit ohrožení osob, stroje a výrobního materiálu.Bezpečnostní vypínač je přídavný zapouzdřený hlavní vypínač = oddělovací vypínač jednoho jediného elektrického spotřebiče, který je namontován v bezprostřední blízkosti motoru nebo elektrického spotřebiče. Má umožnit bezpečnou práci v souladu s normou DIN EN 50110/VDE 0105 . To je zvlášť důležité, pokud nelze vyloučit záměnu hlavního vypínače. Oddělovací vylínače P1 jsou velmi kompaktní a robustně stavěné. Ruční pohon působí na kontakty v přímém spojení. Při vypnutí se kontakty nuceně otevřou.
- Jmenovitý výkon při AC3, 400 V:30,0 kW
- Počet pomocných spín.kontaktů:0,00
- Počet pomocných rozp.kontaktů:0,00
- Jmenovitý trvalý proud Iu:63,0 A
- Počet pólů:3,0
- Jmenovité pracovní napětí:690,0 V
- Jmenovitý podmíněný zkratový proud Iq:4,0 kA
- Krytí (IP), přední strana:IP65
- Počet pomocných přep.kontaktů:0,00
- Uzamykatelné:Ne
- Integrován pohon motoru:Ne
- Typ připojení hlavního obvodu:Šroubová svorka
- Verze jako zařízení nouzového zastavení:Ne
- Typ ovládacího prvku:Páčka, klička
- Provedení jako hlavní vypínač:Ne
- Provedení jako odpínač zátěže:ano
- Provedení jako bezpečnostní spínač:Ano
- Provedení jako údržový /servisní spínač:Ne
- Jmenovitý pracovní výkon při AC-23, 400V:30,0 kW
- Jmenovitý pracovní výkon, AC-3, 400 V:30,0 kW
- Jmenovitý krátkodobý výdržný p:1,3 kA
- Barva ovládacího prvku:Červená
- Vhodné pro montáž na podlahu:Ano
- Vhodné pro čelní montáž 4-otvory:Ne
- Vhodné pro čelní montáž centrálně:Ne
- Vhodné pro montáž do rozvaděče:Ne
- Vhodné pro zadní montáž:Ne
- Max. jmenovité provozní napětí Ue AC:690,0 V
- Volitelný pohon:Ne
- Volitelně napěťová spoušť:Ne
- Konstrukční typ zařízení:Kompletní jednotka v krytu
- Dimenzovaný trvalý proud při A:63,0 A
- Spínaný výkon při 400 V:30,0 kW
- Provedení jako otočný spínač:Ne
|
|
