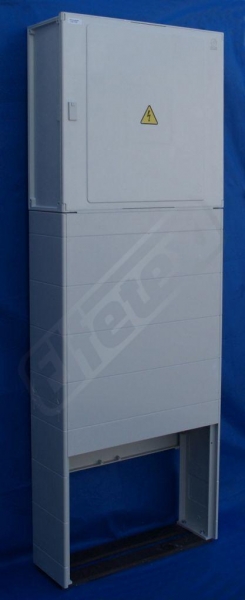

Skříň ER222/NKP7P-C pilíř

Technické parametry: Jmenovité pracovní napětí: 230/400 V Jmenovitý proud: 80 A Jmenovitý proud obvodu: 40 A (na zakázku 50, 63, 80A) Jmenovitý kmitočet: 50 Hz Zkratová odolnost: 10 kA Stupeň ochrany krytem: IP44, po otevření dveří IP20C Stupeň mechanické ochrany: IK10 Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje Max. průřez přívodních vodičů: do 16 mm2 Max. průřez vývodních vodičů: silový obvod do 16 mm2, pomocný obvod do 4 mm2 Způsob připojení vodičů - přívod: svorky hl. jističe, PEN – svorkovnice PEN Způsob připojení vodičů - vývod: – řad. svorky do 16 mm2, PEN – svorkovnice PEN Způsob připojení vodičů - pomocné obvody: – řad. svorky do 4 mm2 Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0 Pracovní podmínky: venkovní provedení Přístrojová výzbroj: 2x svorkovnice PEN, 2x 1f. jistič 2A char.B pro HDO, řadové svorky, přístroje na elektroměrové desce s plombovatelným krytem jističů Rozměr: 640x1810x220 mm Hmotnost: 31 kg Použití: Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Technické provedení: Elektroměrový rozváděč s vnitřní výzbrojí pro dvě dvousazbové měření. Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO, jističe přijímače HDO, svorkovnice PEN a řadových svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe. Příslušenství: Krycí boční desky N-C Výrobek odpovídá požadavkům platnénormy: ČSN EN 60439–1 ed.2, ČSN EN 60439–3, ČSN EN 60439–5 ed.2, ČSN 33 3320 ed.2
