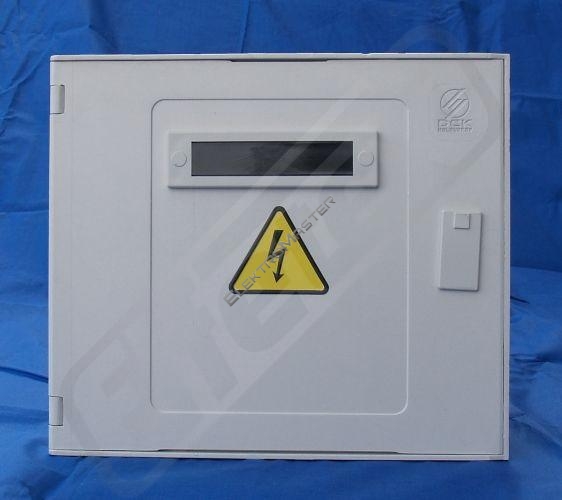

Skříň SP200/NVP1P vel. 00/160A

Technické parametry: Jmenovité napětí Un: 690 V, AC Jmenovité pracovní napětí Ue: do 690 V, AC Jmenovité izolační napětí Ui: 690 V,AC Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s) Kategorie přepětí: IV Jmenovitý proud rozváděče InA: 160 A Jmenovitý proud obvodu (jištěného vývodu) Inc: 100 A Jmenovitý podmíněný zkratový proud Icc: 40 kA Jmenovitý kmitočet fn: 50 Hz Stupeň znečištění: 3 Uzemňovací soustava: TN-C Stupeň ochrany krytem: IP44, po otevření dveří IP00 Stupeň mechanické ochrany: IK10 Prostředí EMC: B Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG) Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10 Max. průřez přívodních vodičů: do výklenku Max. průřez vývodníchvodičů: do 35 mm2 Způsob připojení vodičů: jistící prvek: – pojistkový spodek vel. 00 - svorka H/M8 přípojnice: pracovní – svorka H/M8 PEN – svorka H/M8 uzemnění – třmenová svorka PE/M8 Použití: Rozváděče připojkové se používají pro koncové připojení rodinného domu nebo jiného objektu na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými. Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřnímprostředí, jsou stabilního provedení s pevnými částmi konstrukce. Technické provedení: Rozváděče jsou dodávány s vnitřní výzbrojíbez pojistkových vložek. Pro vývody kabelů z rozváděče určeného pro montáž do výklenku jsou ve dně otvory.
