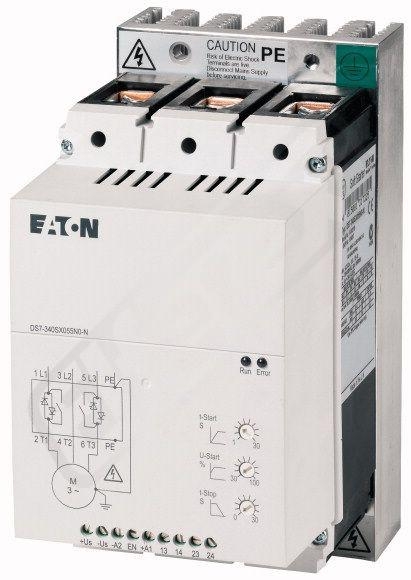

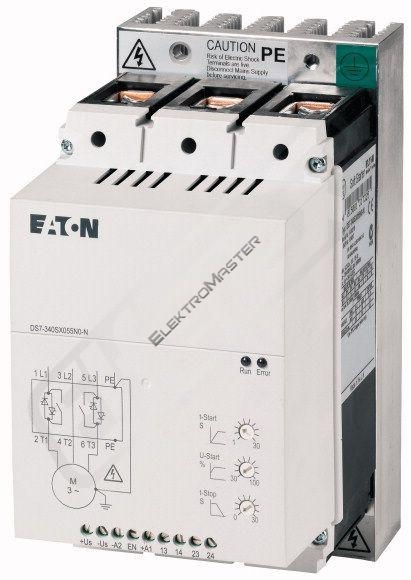

Softstartér DS7-342SX100N0-N

Typy řady DS7 jsou spouštěče s měkkým náběhem k měkkému spouštění třífázových motorů s normální četností spouštění pro rozsah výkonů od 4 do 200 A (1,5 kW až 110 kW při 400 V). Spínací přechodové jevy a podíly stejnosměrného proudu při spuštění jsou účinně potlačeny a zaručují stejnoměrný náběh motoru. Speciální způsob ovládání (asymetrické řízení zapalování / patent Eaton) pro funkci spouštěče nepoužívá stejnosměrné podíly proudu, které za normálních okolností vznikají ve dvoufázovém spouštěči s měkkým náběhem. Díky tomuse potlačí vznik eliptického točivého pole, které vede k nestejnoměrnému náběhu motoru a zbytečně tuto dobu prodlužuje.Rotační chování DS7 je díky tomu srovnatelné s třífázovým řízeným spouštěčem s měkkým náběhem. Ve všech verzích lze výrazně zredukovat lampy a topné zátěže (bez uzemněného bodu hvězdy) a navíc se při krátkodobé náběhové rampě při měkkém spouštění (min. 1 s) výrazně snižuje zapínací proud. Doby rampy a počátečního napětí lze nastavit pomocí potenciometru.Doby mohou dosahovat od 1 do 30 s (start) resp. 0 až30 s (stop), počáteční napětí (počáteční krouticí moment) lze nastavit v rozsahu 30 až 100 % síťového napětí.Typy DS7-34-MX mají vnitřní překlenovací relé, které po skončení náběhu automaticky sepne a přemostí vnitřní tyristory. Díky této funkci se bez dalších opatření dosahuje stupně rádiového odrušení „B“. Typické oblasti použití spouštěče s měkkým náběhem jsou pohony čerpadel – měkkým náběhem se předchází tlakovým rázům. Mechanické zatěžování celého zařízení klesá a tím roste životnost. Vzduchové pohony – díky měkkému náběhu nekloužou žádné klínové řemeny, což zamezuje předčasnému opotřebení. Díky tomu klesají provozní náklady a zvyšuje se životnost zařízení. Dopravní pásy – dopravní pás se rozeběhne měkce a bez trhnutí. Dopravovaný materiál nepadá a samotný pás je mechanicky chráněn a díky tomu vydrží déle.
