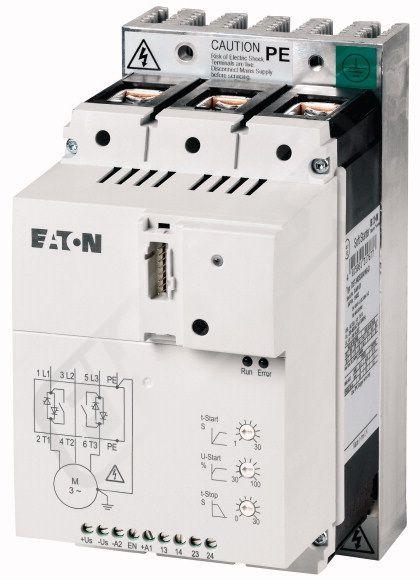

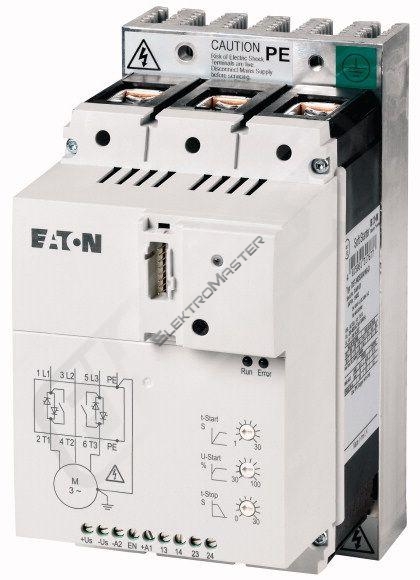

Softstartér DS7-34DSX041N0-D

Typy řady DS7 jsou spouštěče s měkkým náběhem k měkkému spouštění třífázových motorů s normální četností spouštění pro rozsah výkonů od 4 do 200 A (1,5 kW až 110 kW při 400 V). Spínací přechodové jevy a podíly stejnosměrného proudu při spuštění jsou účinně potlačeny a zaručují stejnoměrný náběh motoru. Speciální způsob ovládání (asymetrické řízení zapalování / patent Eaton) pro funkci spouštěče nepoužívá stejnosměrné podíly proudu, které za normálních okolností vznikají ve dvoufázovém spouštěči s měkkým náběhem. Díky tomuse potlačí vznik eliptického točivého pole, které vede k nestejnoměrnému náběhu motoru a zbytečně tuto dobu prodlužuje.Rotační chování DS7 je díky tomu srovnatelné s třífázovým řízeným spouštěčem s měkkým náběhem. Ve všech verzích lze výrazně zredukovat lampy a topné zátěže (bez uzemněného bodu hvězdy) a navíc se při krátkodobé náběhové rampě při měkkém spouštění (min. 1 s) výrazně snižuje zapínací proud. Doby rampy a počátečního napětí lze nastavit pomocí potenciometru. Doby mohou dosahovat od 1 do 30 s (start) resp. 0 až 30 s (stop), počáteční napětí (počáteční krouticí moment) lze nastavit v rozsahu 30 až 100 % síťového napětí. Typy DS7-34-MX mají vnitřní překlenovací relé, které po skončení náběhu automaticky sepne a přemostí vnitřní tyristory. Díky této funkci se bez dalších opatření dosahuje stupně rádiového odrušení „B“. Tyto typy jsou dále vybaveny rozhraním Smartwire-DT, jehož prostřednictvím se DS7 řídí a lze nastavovat jeho parametry. Veškeré parametry jsou dostupné, nastavení potenciometrů přehledné. Ve spojení s PKE, který lzepřipojit přímo, jsou k dispozici další funkce. Tato kombinace disponuje ochranou přístrojů proti příliš častému zapínání resp. proti příliš velkému počtu zapnutí za hodinu nebo přetěžování v daném použití. K dispozici je také funkce omezení proudu a motorový proud lze omezit na nastavitelné hodnotě. Všechny prvky DS7-34D...D navíc nabízejí ve srovnání s konvenčně zapojeným přístrojem podstatně rozšířené diagnosti
