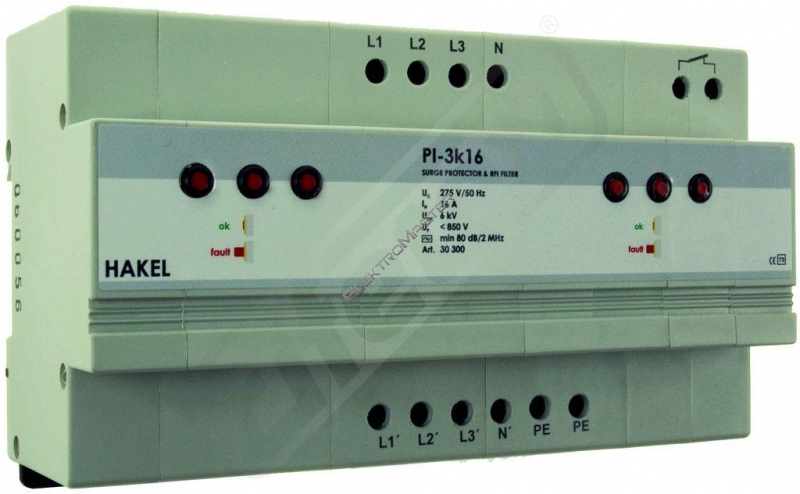

Svodič PI-3k 16

PI-3k je třífázový svodič přepětí typu 3 podle normy EN 61643-11, který je doplněn o vysokofrekvenční filtr. Vyrábí se v ucelené řadě pro jmenovité proudy 16, 25, 32, 50, 63, 80 a 120 A s určením pro aplikace v sítích TN-S a TN-C. Ochrany PI-3k16 a 25 jsou uzpůsobeny k montáži na DIN lištu 35 mm. Ochrany PI-3k32, 50, 63, 80 a 120 se vyrábí v základním provedení pro montáž na šasi pomocí 4 šroubů M4. Pokud je požadavek na jejich montáž na lištu DIN, je nutno toto specifikovat v objednávce s určením, zda se jedná o montáž vhorizontální nebo vertikální poloze.PI-3K jsou určeny k ochraně třífázových elektronických zařízení v rozvodech sítí nn před transientním přepětím a vysokofrekvenčním rušením. Lze je vyrábět v ucelené řadě pro napětí UN = 6, 12, 24, 48, 60, 80, 110, 120, 130, 160a 230V (AC/DC). Porucha varistorů je indikována vysunutím terčíku jezdců mechanických tepelných pojistek, reagujících na přehřátí varistorů nad teplotu cca 120°C.Zapojení bezpotenciálového kontaktu dálkové signalizace.Pokud je jednotka PI-3k funkční, je kontakt dálkové signalizace sepnut. Při zareagování tepelné pojistky se kontakt dálkové signalizace rozpojí.
