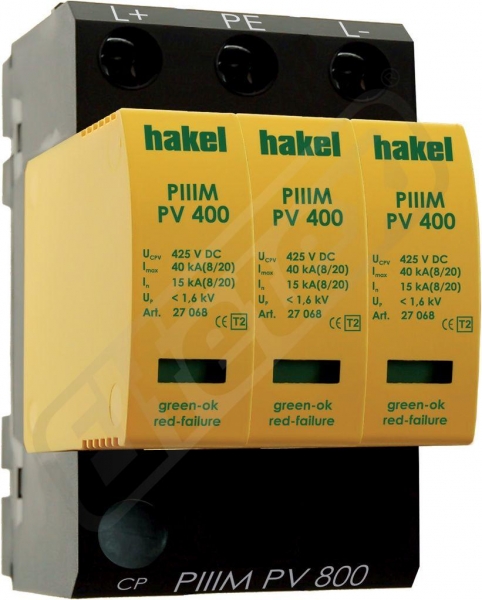

Svodič PIIIM PV 800

PIIIM PV je svodič přepětí typu 2 podle normy IEC 61643-1. Označení M # specifikuje konstrukční provedení s výměnným modulem. Instaluje se na rozhraní LPZ 1 # 2 (podle IEC 1312-1 a EN 62305), kde zajišťuje vyrovnávání potenciálů plusových a mínusových sběrnic fotovoltaických systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích nebo spínacích procesech. Jednotlivévaristorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů. Indikace provozního stavu těchto odpojovačů je jednak vizuální (změnou barvy signalizačního pole), jednak dálková pomocí bezpotenciálových přepínacích kontaktů (pouze u typu DS).
