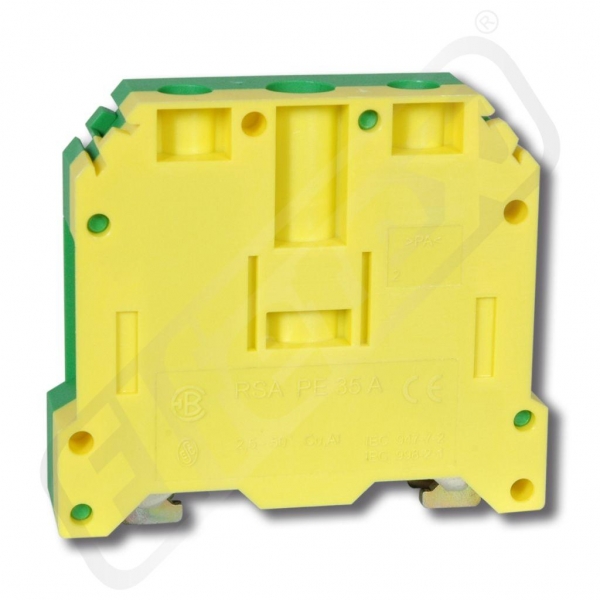

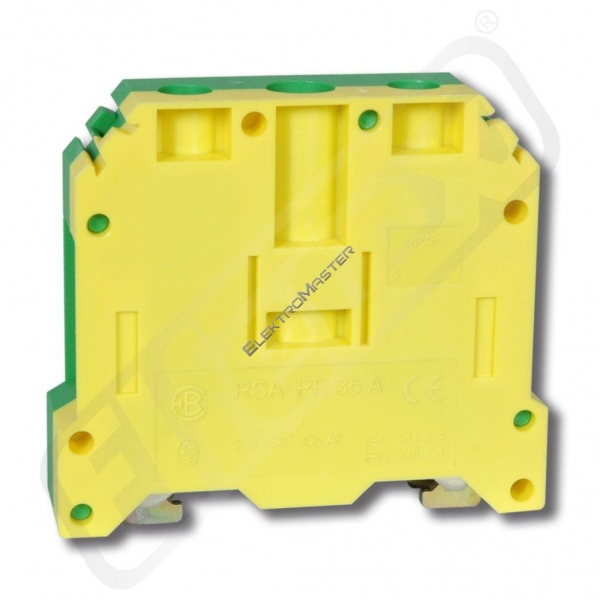

Svorka RSA PE 35 Ařadová

Tyto výrobky jsou určeny ke spojování ochranných vodičů v soustavách TN-C, TN-S. Jsou konstrukčně řešeny s vodivým spojením ochranného vodiče na nosnou lištu TS 35x7,5 a TS 35x15 ocelovou, galvanicky upravenou ZnCr. Vodivé spojení je spolehlivě zajištěno kontaktem při dodržení pokynu k montáži,dodávaného s výrobkem. Všechny typy svornic RSA PE jsou obrysově (délka a výška) totožné se základními typy svornic RSA. Konstrukční provedení U těchto typů řadových svornic je konstrukční provedení obdobné jako u základních svornic RSA. Izolační pouzdro se však odlišně od základních typů skládá ze dvou barevných částí, zelené a žluté, čímž je dosaženo zelenožlutého barevného provedení. Svornice je takto i oboustranně zapouzdřena. Soudržnost obou částí svornice zajišťují čepy, eventuelně u inovaných typů speciální západky. Vodivé spojení na lištu Vodivé spojení na lištu DIN je zajištěno čelisťovým kontaktem, jehož dotažení se provádí středovým šroubem umístěným mezi krajními šrouby pro dotažení vodiče. Nosné lišty lze využít jako sběrnice pro funkci PEN pouze tehdy, je-li materiál lišty Cu a průřez Cu vodiče 10 mm2 a vyšší. Ocelová lišta, galvanicky pozinkovaná a pasivovaná chromátem může být použita pouze pro funkci PE.
